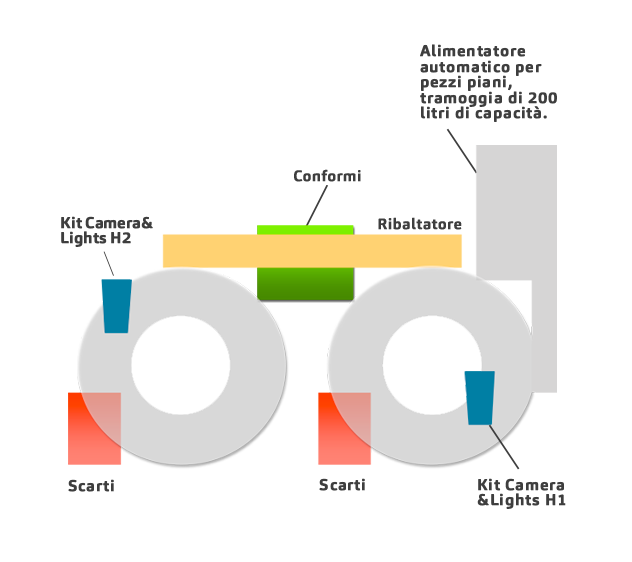

schema Macchina d'ispezione ottica doppia tavola per pezzi fino a 100 mm OD V.3

V.3

Macchina d'ispezione ottica doppia tavola per pezzi fino a 100 mm OD

Dimensione pezzi da 5 mm ID a 100 mm OD
Materiali ispezionabili Gomma, Vetro, Ceramica, Metallo, PTFE, Plastica, Pelle, Gomma-metallo, Gomma-plastica
Applicazioni Automotive - Tire, Medicale - Farmaceutico, Elettrodomestici - House Appliance, Moda, Rubinetterie - Fittings
DESCRIZIONE

Macchina d'ispezione ottica doppia tavola per pezzi fino a 100 mm OD, “glass-optical-table”. Alimentatore automatico a grande autonomia (200 litri di capacità). Nella versione base: due kit di visione, vista Side A diretta su pezzo sulla prima tavola, ribaltatore cinematico, vista Side B diretta su pezzo sulla seconda tavola. Predisposizione per inserimento di stazioni opzionali varie, fino a 5. Sistema elettro-pneumatico gestito da elettro-valvole ad alta velocità, collegate all’automazione programmata (PLC e visione software). Interfaccia operatore “friendly user”. Con la versione V.3e (evolution), oltre alle già descritte caratteristiche salienti di V.3, si includono:
- MIOS “Multiple Images One Shot”, brevettato e ideato da VIM, una tecnologia completamente innovativa nell’acquisizione d’immagini superficiali
- sistemi elettro-pneumatici di selezione pezzi completi di posizionamento proporzionale automatico.

TIPOLOGIE DI CONTROLLO
CONTROLLI
SUPERFICIALI
CONTROLLI
DIMENSIONALI
CONTROLLI
DI PROFILO
CONTROLLI
ROTTURE E TAGLI
  • SPECIFICHE
  • FUNZIONAMENTO
  • SCHEDA TECNICA
  • IDEALE PER
  • OPZIONI
Interfaccia uomo - macchina composta da calcolatori industriali:

- Computer, touch screen, keyboard, mouse;
- Microprocessore indipendente di gestione automazione macchina PLC (brand commerciale);
- Microprocessore indipendente di gestione intranet sistemi di visione (PC industriale);
- Microprocessore indipendente di gestione interfaccia e scambio dati macchina/sistema informatico (PC industriale touch screen), completo di software UFID “user friendly, intelligent device”.

Apparecchiatura elettrica ed impianto bordo macchina:

- Progettati secondo le attuali normative costruttive ed antinfortunistiche CE, stesura schema elettrico (elaborato con sistemi CAE), cablaggio dell’impianto completo d’apparecchiature di comando e gestione con dispositivi Siemens.

Manualistica:

- Il manuale rilasciato descrive le caratteristiche generali della macchina, l’interfaccia software, le prime istruzioni per manutenzione. I documenti inclusi nel kit comprendono la lista dei ricambi meccanici ed elettrici, e lo schema elettrico.

Sistema di alimentazione composto da:

- Alimentatore con stoccaggio pezzi (200 litri);
- Allineamento individuale mediante spazzola e disco motorizzato;
- Trasporto pezzi mediante nastro motorizzato.

Gruppo di controllo pezzi composto da:

- Due tavole rotanti;
- Telecamere HD;
- Sistemi di illuminazione a basso consumo energetico;
- Sistema "LED MULTIPLE LAYER" strobo.

Ribaltatore cinematico:

- Sistema brevettato di ribaltamento fisico dei pezzi a 180 gradi.

Il sistema presenta più tavole al fine di coprire un range più grande delle macchine precedenti, movimentando il pezzo non solo come carico e distribuzione, ma anche ribaltandolo fisicamente di 180 gradi, permettendone quindi la visione diretta sul pezzo su entrambe le facce. La macchina è fornita di un sistema di carico e distribuzione, studiato per permettere una grande autonomia. Dispone inoltre di un sistema di separazione fisica pezzi buoni da scarti, mediante elettrovalvole ad alta velocità, e - non in ultimo - di telecamere ad alta risoluzione equipaggiate da sistema di illuminazione a LED a più livelli. I pezzi vengono quindi caricati dall'operatore, mentre la macchina si occupa in autonomia della distribuzione degli stessi sulle tavole, sottoponendoli in modo ordinato e veloce alle telecamere. VIM Image Manager Program acquisisce in real time le immagini e le elabora mandando gli esiti al programma VIM Automation, responsabile della corretta distribuzione negli appositi contenitori. L'operatore accede alla macchina attraverso un grande e comodo touch screen, colloquiando con il sistema in modo semplice ed intuitivo, grazie al programma friendly user installato su VIM Interface.

Tipo articoli Elastomeri, materiali rigidi
Colore articoli Tutti, non trasparenti
Range possibile Da 5 mm ID a 100 mm OD
Massima altezza pezzi 15 mm
Pz/Sec Max 12 pz/sec (questo valore può variare a seconda della dimensione e del materiale)
Risoluzione telecamera 12 Megapixel
Ripetibilita di misura sui diametri (OD 100) +/- 0,0015
Min difetto identificabile (OD 100) (1) +/- 0,075 x 0,075

(1) Identificabile con una differenza di scala di grigio di almeno 10 punti
Cerniere
Guarnizioni
O-Ring
Valvole
Ganci in metallo
Viti
Bulloneria
Sfere
Connettori
Tappi
Antivibranti
Paraoli
Parapolvere
Gioielli
Borchie
Visione Sferica 7
Visione Sferica 30
Visione Sferica 60
Visione Sferica 100
Visione Sferica 120
Ribaltatore doppio
Trasportatore Pneu
Kit Laser
Kit Antistatico
Kit Illuminators Dom
Telecamera sotto tavola
Stazione Rad
Confezionatrice Verticale
