Macchina d'ispezione ottica monotavola per micro pezzi, “transparent glass-optical-table”. Alimentatore con tazza vibrante integrata. Nella versione base: vista Side A diretta e vista Side B attraverso la tavola. Predisposta per inserimento controllo parting line. Sistema pneumatico vacuum ad alta velocità, per separazione buoni - scarto. Interfaccia operatore “friendly user”. Con la versione V.0e (evolution), oltre alle già descritte caratteristiche salienti di V.0, si includono:
- MIOS “Multiple Images One Shot”, brevettato e ideato da VIM, una tecnologia completamente innovativa nell’acquisizione d’immagini superficiali
- sistemi elettro-pneumatici di selezione pezzi, completi di posizionamento proporzionale automatico.
- Tazza vibrante 4 litri con lineare diretto su tavola.

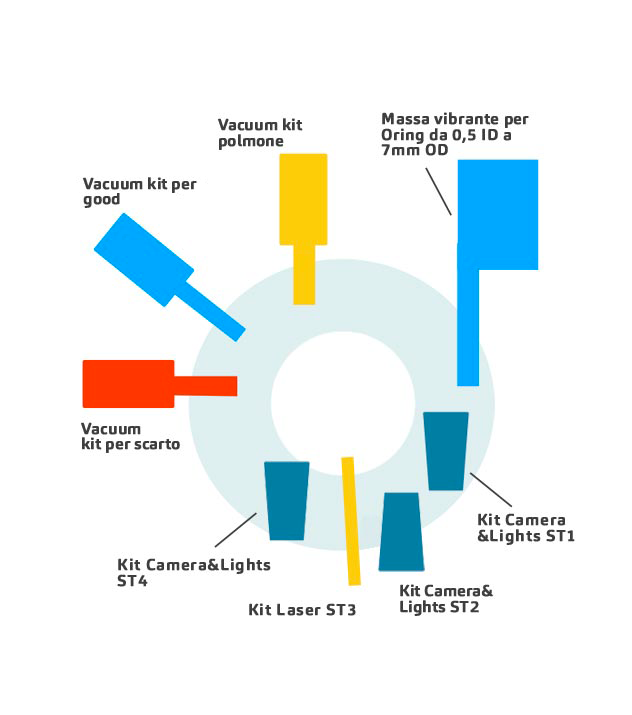

Gruppo di controllo pezzi composto da:- Una tavola rotante trasparente, telecamere HD, sistemi di illuminazione a basso consumo energetico, sistema "LED MULTIPLE LAYER" strobo.
Interfaccia uomo - macchina composta da calcolatori industriali:- Computer, touch screen, keyboard, mouse;
- Microprocessore indipendente di gestione automazione macchina PLC (brand commerciale);
- Microprocessore indipendente di gestione intranet sistemi di visione (PC industriale);
- Microprocessore indipendente di gestione interfaccia e scambio dati macchina/sistema informatico (PC industriale touch screen), completo di software UFID “user friendly, intelligent device”.
- Progettati secondo le attuali normative costruttive ed antinfortunistiche CE, stesura schema elettrico (elaborato con sistemi CAE), cablaggio dell’impianto completo d’apparecchiature di comando e gestione con dispositivi Siemens.
Manualistica:- Il manuale rilasciato descrive le caratteristiche generali della macchina, l’interfaccia software, le prime istruzioni per manutenzione. I documenti inclusi nel kit comprendono la lista dei ricambi meccanici ed elettrici, e lo schema elettrico.
Il sistema, fornito con un piccolo vibratore custom, permette un'alimentazione continua e senza stop. Lo stesso sistema è flessibile e studiato per coprire la completa gamma richiesta per micro articoli. I pezzi raggiungono quindi i sistemi ottici che apprendono immagini e, tramite il sistema VIM Image Manager, vengono analizzati in real time. Gli esiti vengono tempestivamente inviati a VIM Automation program, responsabile per la gestione del sistema PLC. I pezzi quindi vengono ordinatamente separati come buoni e scarto, e trasportati mediante sistema Vacuum in becker di vetro, dalla capienza variabile a seconda della richiesta. Il colloquio con l'operatore avviene mediante il sistema friendly user VIM Interface, studiato per poter accedere alla macchina facilmente, intuitivamente, mediante grandi schermi touch screen.
| Tipo articoli | Elastomeri, materiali rigidi |
| Colore articoli | Tutti, non trasparenti |
| Range possibile | Da 0,5 mm ID a 7 mm OD |
| Massima altezza pezzi | 3 mm |
| Pz/Sec | Max 3 pz / sec. (questo valore può variare a seconda della dimensione e del materiale) |
| Risoluzione telecamera | 12 Megapixel |
| Ripetibilità di misura sui diametri | +/- 0,0015 |
| Min difetto identificabile (1) | +/- 0,008 x 0,008 |
| Guarnizioni |
| O-Ring |
| Gioielli |
| Pietre |
| Visione Sferica 7 |
| Kit Laser |
| Kit Antistatico |
| Kit Illuminators Dom |
| Telecamera sotto tavola |
| Stazione Rad |
