Macchina d'ispezione ottica monotavola per pezzi fino a 60 mm OD

Dimensione pezzi da 5 mm ID a 60 mm OD
Materiali ispezionabili Gomma, Vetro, Metallo, PTFE, Plastica, Gomma-plastica, Legno, Tessuto
Applicazioni Automotive - Tire, Medicale - Farmaceutico, Elettrodomestici - House Appliance, Moda, Rubinetterie - Fittings
DESCRIZIONE

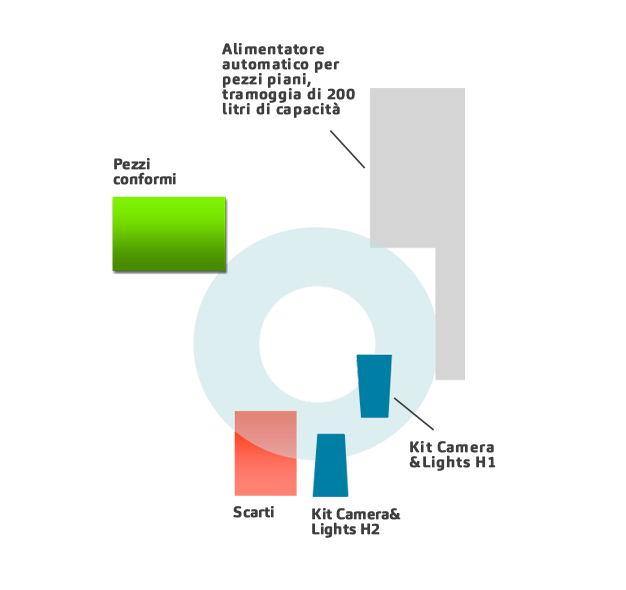

Macchina d'ispezione ottica monotavola per pezzi fino a 60 mm OD, “transparent glass-optical-table”. Alimentatore automatico con 200 litri di autonomia. Nella versione base: due kit di visione, vista Side A diretta su pezzo e vista Side B attraverso la tavola. Varie opzioni disponibili per questo macchinario, fino a 3 ulteriori stazioni. Sistema elettro-pneumatico gestito da elettro-valvole ad alta velocità, collegate all’automazione programmata (PLC e visione software). Interfaccia operatore “friendly user”. Con la versione V.2e (evolution), oltre alle già descritte caratteristiche salienti di V.2, si includono:
- MIOS “Multiple Images One Shot”, brevettato e ideato da VIM, una tecnologia completamente innovativa nell’acquisizione d’immagini superficiali
- sistemi elettro-pneumatici di selezione pezzi, completi di posizionamento proporzionale automatico

TIPOLOGIE DI CONTROLLO
CONTROLLI
SUPERFICIALI
CONTROLLI
DIMENSIONALI
CONTROLLI
DI PROFILO
CONTROLLI
ROTTURE E TAGLI
  • SPECIFICHE
  • FUNZIONAMENTO
  • SCHEDA TECNICA
  • IDEALE PER
  • OPZIONI
Gruppo di controllo pezzi composto da:

- Una tavola rotante trasparente, telecamere HD, sistemi di illuminazione a basso consumo energetico, sistema "LED MULTIPLE LAYER" strobo.

Interfaccia uomo - macchina composta da calcolatori industriali:

- Computer, touch screen, keyboard, mouse;
- Microprocessore indipendente di gestione automazione macchina PLC (brand commerciale);
- Microprocessore indipendente di gestione intranet sistemi di visione (PC industriale);
- Microprocessore indipendente di gestione interfaccia e scambio dati macchina/sistema informatico (PC industriale touch screen), completo di software UFID “user friendly, intelligent device”.

Apparecchiatura elettrica ed impianto bordo macchina:

- Progettati secondo le attuali normative costruttive ed antinfortunistiche CE, stesura schema elettrico (elaborato con sistemi CAE), cablaggio dell’impianto completo d’apparecchiature di comando e gestione con dispositivi Siemens.

Manualistica:

- Il manuale rilasciato descrive le caratteristiche generali della macchina, l’interfaccia software, le prime istruzioni per manutenzione. I documenti inclusi nel kit comprendono la lista dei ricambi meccanici ed elettrici, e lo schema elettrico.

Sistema di alimentazione composto da:

- Alimentatore con stoccaggio pezzi (200 litri);
- Allineamento individuale mediante spazzola e disco motorizzato;
- Trasporto pezzi mediante nastro motorizzato.

L'operatore carica i prodotti nella tramoggia di carico. Mediante il sistema friendly user VIM Interface, invia le coordinate alla macchina per la corretta esecuzione del controllo dei pezzi inseriti. Il sistema di carico li ordina e li propone in modo continuo alle ottiche, gestite dal programma VIM Image manager. Questo elabora tempestivamente le immagini in real time e invia gli esiti a VIM Automation program, responsabile per la corretta gestione della movimentazione pezzi in macchina. I pezzi quindi vengono separati fisicamente in diversi contenitori, attraverso elettrovalvole ad alta velocità. Il sistema è dotato di un grande touch screen dove è possibile vedere l'andamento della macchina, le immagini, ma anche accedere alle statistiche in real time e riassuntive.

Tipo articoli Elastomeri, materiali rigidi
Colore articoli Tutti, non trasparenti
Range possibile Da 5 mm ID a 60 mm OD
Massima altezza pezzi 9 mm
Pz/Sec Max 12 pz/sec (questo valore può variare a seconda della dimensione e del materiale)
Risoluzione telecamera 12 Megapixel
Ripetibilità di misura sui diametri (OD 60) +/- 0,01
Min difetto identificabile (OD 60) (1) +/- 0,05 x 0,05

(1) Identificabile con una differenza di scala di grigio di almeno 10 punti
